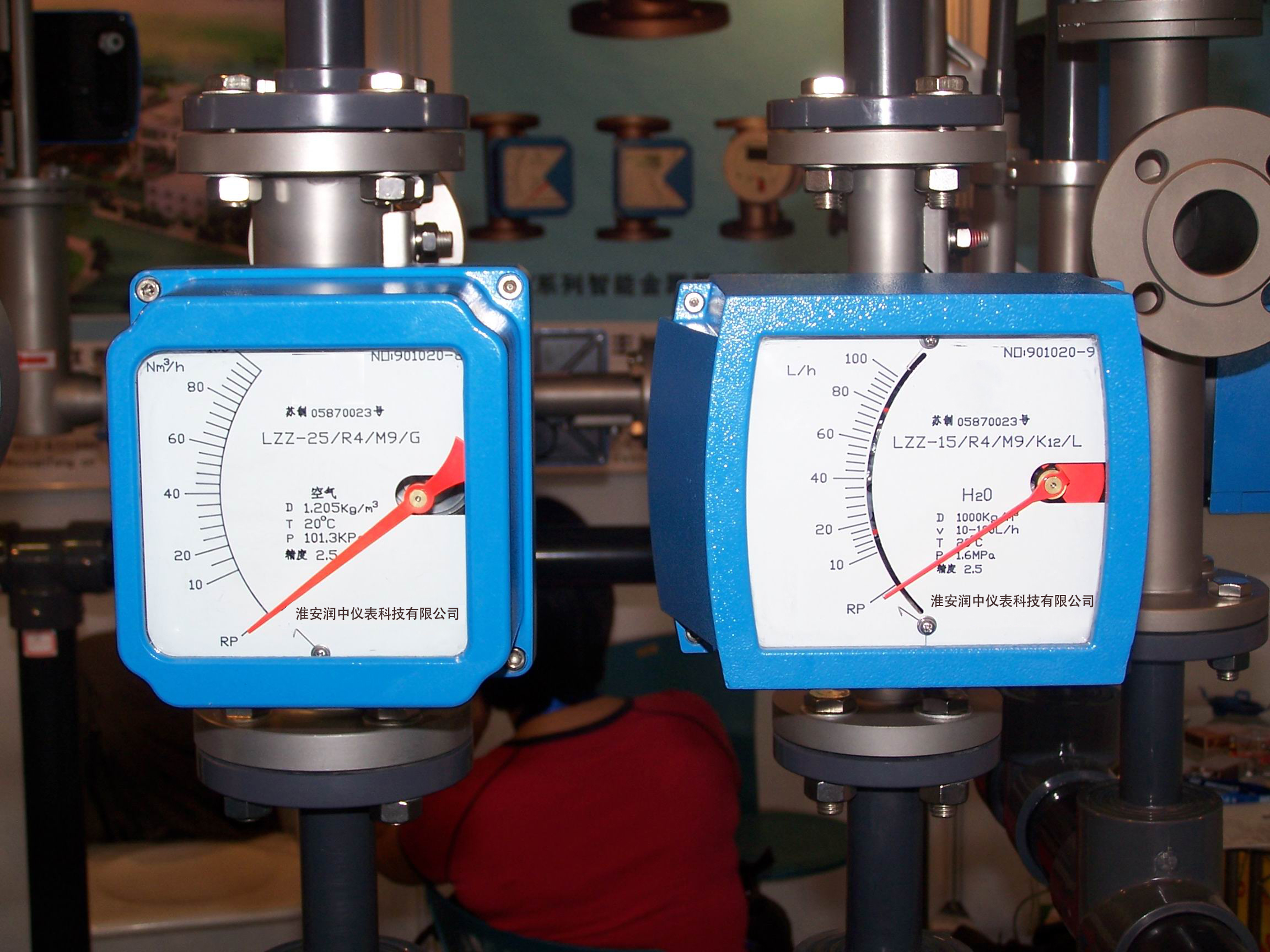

金屬管浮子流量計具有溫壓補償功能的必要性

隨著能源短缺的不斷加劇和科技水平的逐步提高，工業生產中對流量測量，特別是氣體和蒸汽測量精度要求也越來越高。氣體和蒸汽具有可壓縮性，其流量與測量溫度和壓力均相關。若標定時氣體（或蒸汽）的溫度為T0，壓力為P0，標定流量為Q0；當前測量條件：溫度為T1，壓力為P1。由理想氣體狀態方程得到，此時的工況流量Q1：
Q1=P1T0/P0T1Q0 （2-1）
其中Q0 為標定流量，P1 為當前壓力，P0 為標定壓力，T1 為當前溫度，T0 為標定



溫度。
若T1= T0，P1= 1.03P0，則當前工況流量Q1 比Q0 大3%，即測量誤差為3%（一般儀表的精度都優于3%）。所以，當測量介質為氣體或蒸汽時，若測量條件（主要指溫度壓力條件）改變，就無法保證該儀表的測量精度，因此對高精度氣體和蒸汽流量的計量需要添加在線溫壓補償環節。

目前能夠實現對氣體和蒸汽計量的流量計很多，主要有渦街流量計，金屬管浮子流量計，渦輪流量計，孔板流量計等，然而在這些流量檢測儀表中，除了渦街流量計以外，其余基本不具有在線溫壓補償功能。

金屬管浮子流量計因其結構簡單、成本低、穩定性高、對儀表前后直管段要求不高、維護方便等優點，使其成為工業自動化過程控制中*常用的流量測量儀表之一。然而受多方面因素的影響，目前在線溫壓補償功能金屬管浮子流量計的研究仍處于初始階段。

本章主要介紹金屬管浮子流量計在線溫壓補償模塊的研究與設計。首先，分析金屬管浮子流量計的刻度換算方法；然后分析金屬管浮子流量計的在線溫壓補償功能的設計要領。
